Van bi vi sinh điều khiển khí nén được kết nối với hệ thống đường ống inox vi sinh và vận hành bằng cách xoay bi, mở hoặc đóng đường dẫn dòng chảy. Cơ chế xoay van bi vi sinh điều khiển khí nén, cung cấp khả năng kiểm soát nhanh chóng và chính xác đối với dòng chảy của chất lỏng. Khi bi ở vị trí mở, lỗ khoan thẳng hàng với thân van, cho phép chất lỏng đi qua tự do. Ngược lại, khi bi được xoay đến vị trí đóng, lỗ khoan vuông góc với thân van, chặn dòng chảy của chất lỏng.
Tại Huy Thành Pump có 2 loại van bi vi sinh điều khiển khí nén
- Van bi vi sinh điều khiển khí nén 2 đầu nối inox 316L (clamp)
- Van bi vi sinh điều khiển khí nén 3 đầu nối inox 316L (kết nối clamp ) hay còn gọi van bi vi sinh 3 ngã

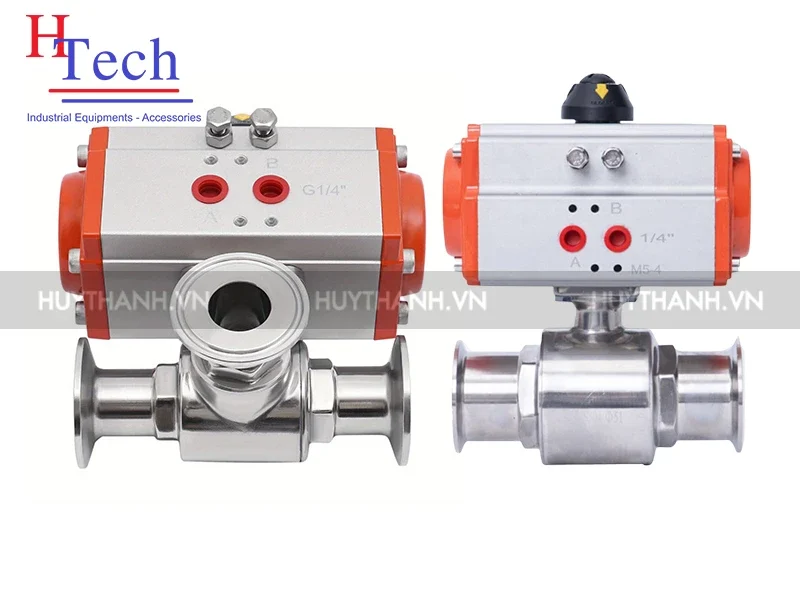

Van bi vi sinh điều khiển khí nén 2 đầu nối, 3 đầu nối (nguồn: Huy Thành Pump).
Cấu tạo của van bi vi sinh điều khiển khí nén
Cấu tạo của van bi vi sinh khá đơn giản, nhưng vẫn đảm bảo khả năng linh hoạt và hiệu suất trong việc điều khiển dòng chảy lưu chất.
- Thân van: Có kết cấu 3 ngã chữ T với 3 cổng gồm 1 đầu vào và 2 đầu ra, 2 ngã chữ I. Thân được làm từ thép không gỉ như inox 304, inox 316L, chống ăn mòn tốt, đáp ứng tiêu chuẩn vi sinh cao.
- Bộ điều khiển khí nén: Được gia công bằng vật liệu nhôm, có cổng input, output của hệ thống khí nén
- Bi van: phần bi bên trong được khoan lỗ phù hợp với các cổng nối để đảm bảo lưu chất đi qua dễ dàng
- Núm biểu thị chế độ van đóng mở
- Trục van: kết nối thân van và bộ điều khiển khí nén
- Vòng đệm: sử dụng chất liệu PTFE, giúp làm kín khi van bị hoạt động
Các kiểu cổng ra đối với van bi vi sinh khí nén 3 ngã (nguồn: Huy Thành pump).
Thông số kỹ thuật
- Sản phẩm: Van bi vi sinh khí nén 3 đầu nối, van bi vi sinh khí nén 2 đầu nối
- Kích thước cổng: theo chuẩn SMS/ DIN
- Thương hiệu: Carten pipe
- Áp suất tối đa: 1.6 Mpa
- Nhiệt độ: (Silicone), -50～150°C (EPDM), -80～280°C (PTFE)
- Kiểu kết nối: Nối clamp
- Ứng dụng: nước, dầu, hơi
- Vật liệu: inox 316L
- Vòng đệm: PTFE
- Khí nén đầu vào: 2.5 bar – 8bar
Những ưu điểm của van bi vi sinh điều khiển khí nén
– Kiểm soát lưu lượng dòng chảy: Đối với van bi 3 ngã có thể chuyển đổi hướng hoặc chia/trộn dòng chảy dựa vào điểu khiển bi van bên trong. Van 2 đầu nối đóng mở linh hoạt tùy theo cách thức hoạt động của hệ thống.
– Hoạt động bằng khí nén: khi van hoạt động bằng khí nén, khách hàng có thể tích hợp với các hệ thống khí nén hiện tại, hệ thống tự động và hệ thống điều khiển từ xa để kiểm soát dòng chảy một cách tiện lợi nhất
– Có khả năng hoạt động khi áp suất, nhiệt độ cao: Van được gia công từ inox, nhôm nên tương thích rộng với nhiều loại chất lỏng khác nhau và có thể xử lý nhiều loại áp suất và nhiệt độ khác nhau.
– Tiết kiệm năng lượng: Việc kiểm soát linh hoạt dòng chảy, giảm thiểu nguy cơ rò rỉ, giảm mức tiêu thụ năng lượng và nâng cao hiệu suất tổng thể của hệ thống.
Van bi vi sinh điều khiển khí nén 2 ngã (nguồn: Huy Thành pump).
Ứng dụng trong sản xuất của van vi sinh điều khiển khí nén
Van bi vi sinh điều khiển khí nén có ứng dụng rộng trong hệ thống công nghiệp, giúp kiểm soát và điều khiển dòng chảy của lưu chất trong các quy trình sản xuất:
- Ứng dụng trong các nhà máy sản xuất sữa, bia, rượu, đồ uống, nước ngọt, nước giải khát
- Ứng dụng trong các nhà máy sản xuất đồ ăn nhanh, thực phẩm, mì tôm, gia vị, nước mắm, tương ớt
- Ứng dụng trong các nhà máy các nhà máy sản xuất dược phẩm, thuốc, hệ thống y tế, bệnh viện
- Ứng dụng trong các hệ thống sản xuất thuỷ hải sản, chế biển thuỷ sản
- Ứng dụng trong hệ thống hơi nóng, lò hơi thực phẩm, dược phẩm, hoá chất
